小米ax6000的外观跟小米ax3600一样，为了节省你我的时间，外观这些图片就不放了。

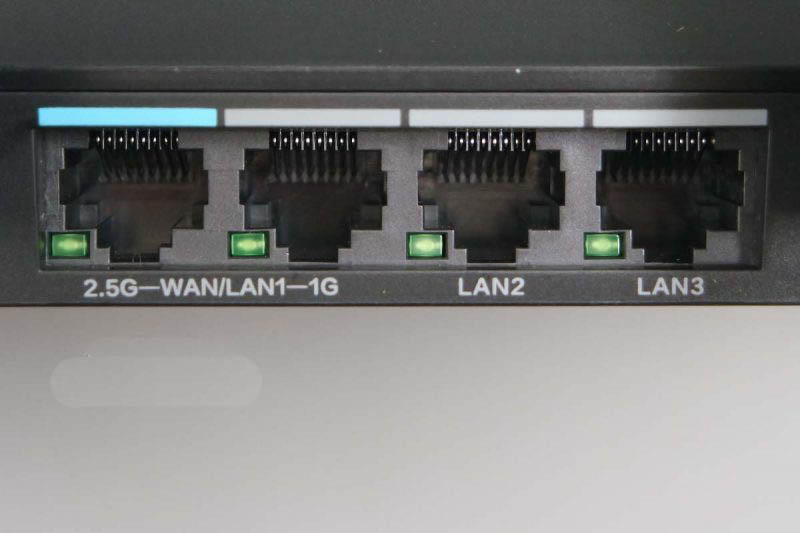

背面接口有点不同，小米ax6000有2.5gbe网口，支持wan/lan切换，背面用蓝条做了标识：

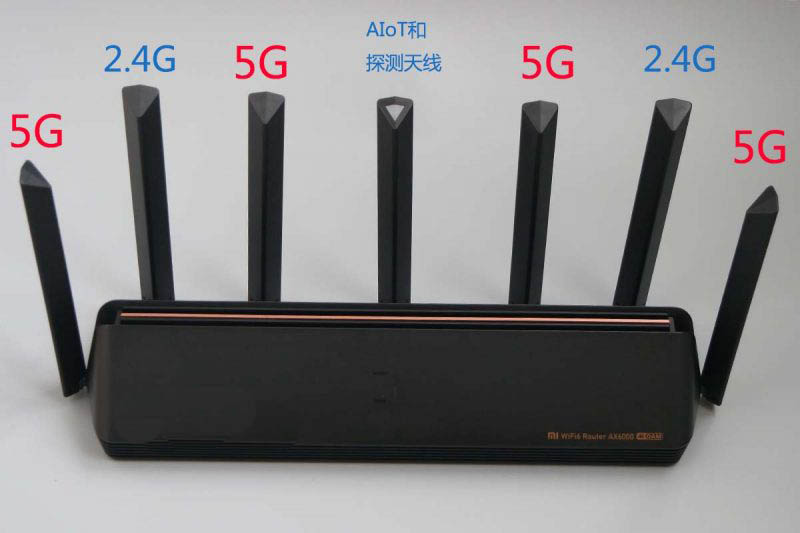

外置七根天线，对应的频段如下图所示：
直接拆开外壳：

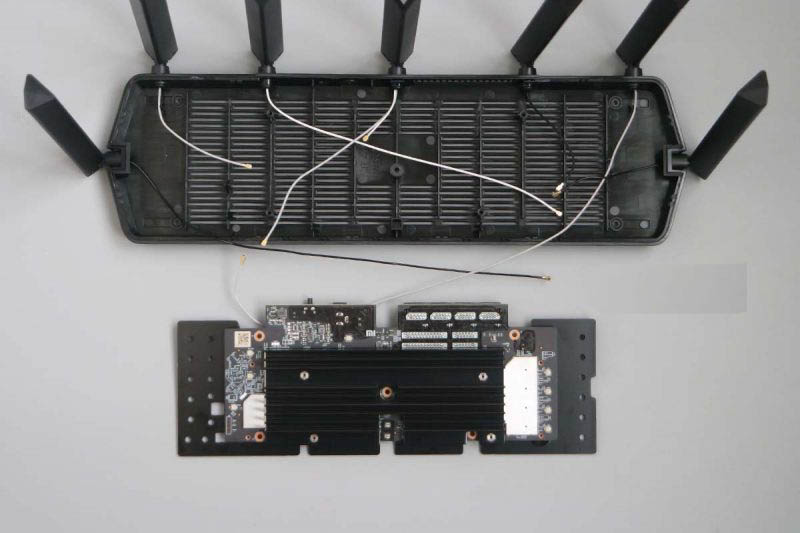

摘下天线接头，取出主板：
我把这一面定义为主板正面：

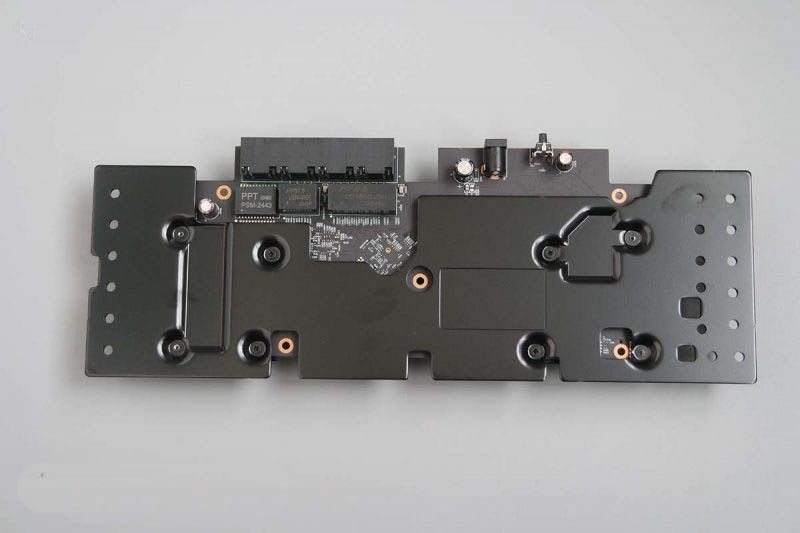

主板背面：

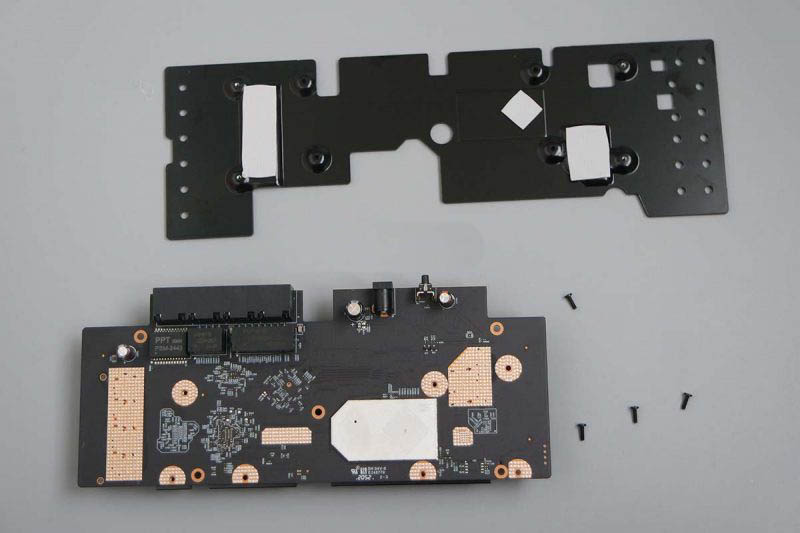

拆下比主板还要长的散热片：

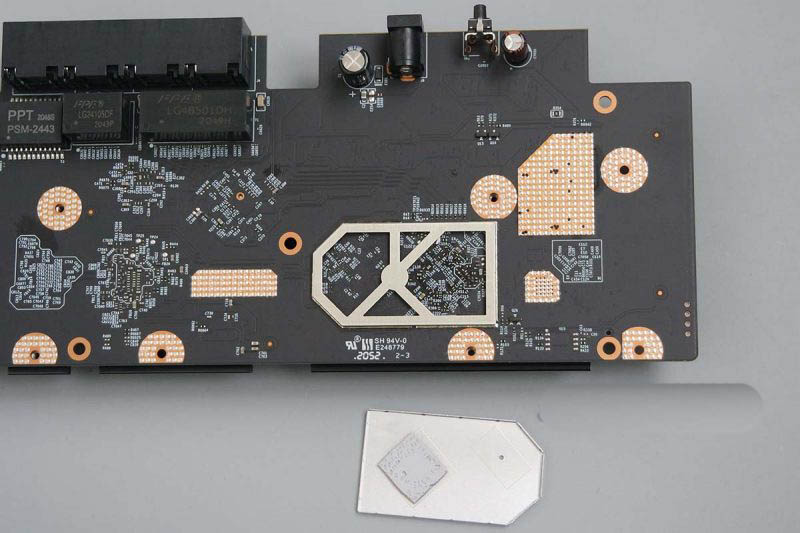

看见有一片金属屏蔽罩，取下来看看，里面没芯片：

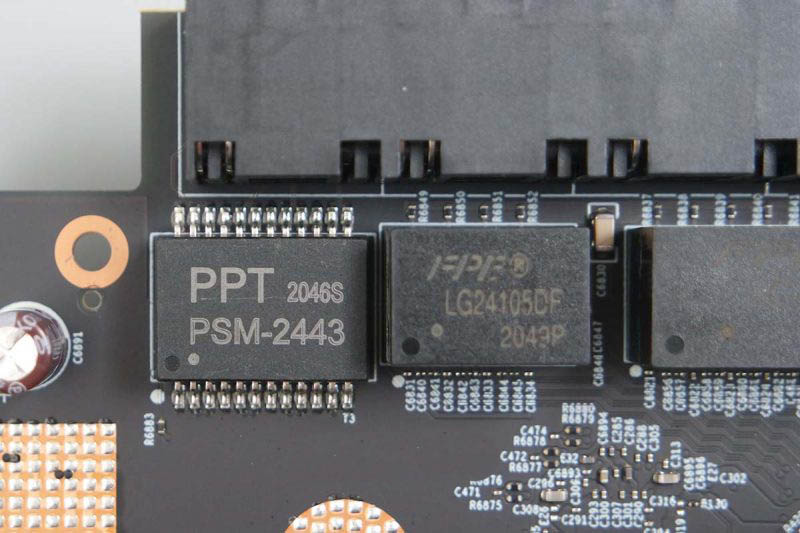

三个网络变压器，下图左边的是2.5gbe网变

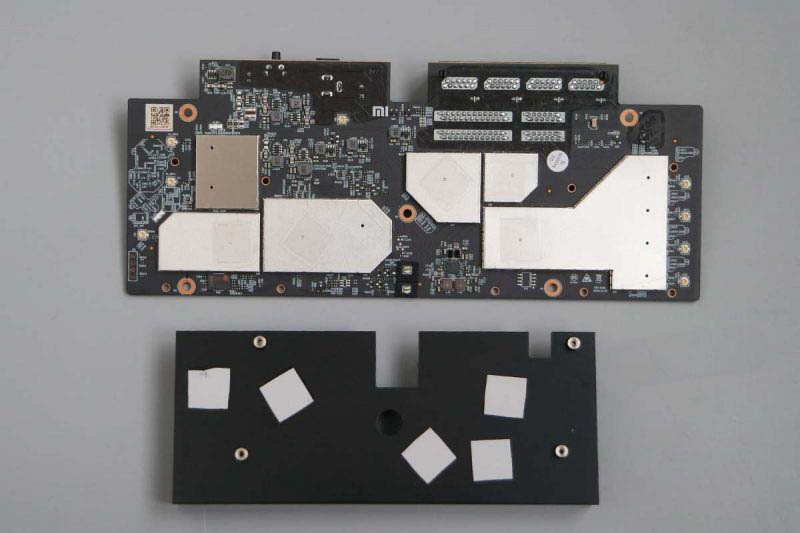

回到主板正面，把散热器拆下来，散热器与屏蔽罩之间一共有5片导热硅胶垫。

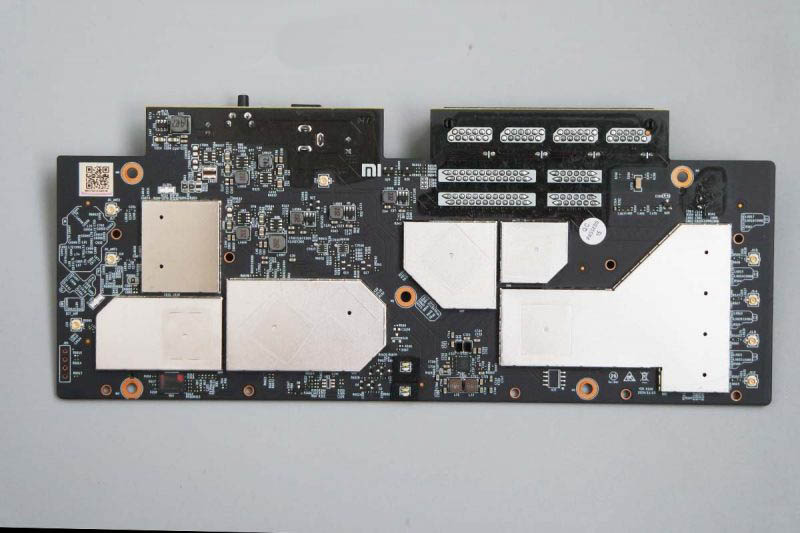

放大看主板正面：

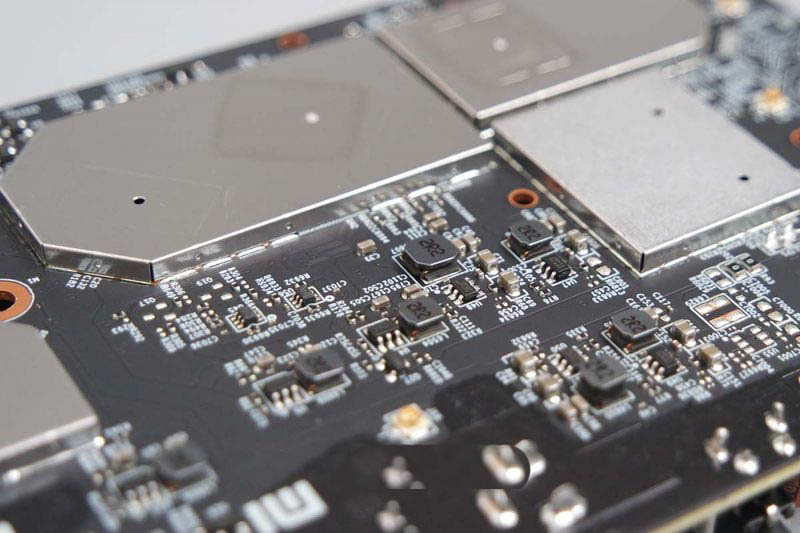

换个角度看有一些美感：

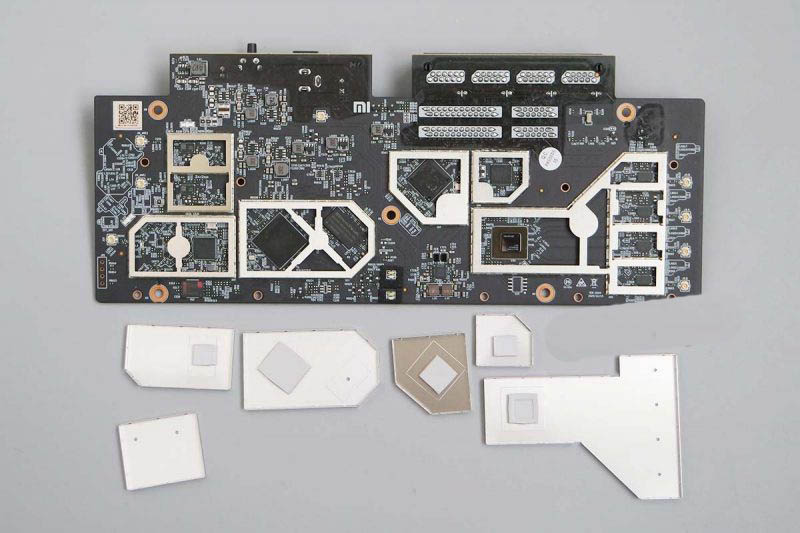

掀开6片屏蔽罩：
我最关心的是5g无线芯片，想知道是不是qcn9074，曾经多么地想买一张采用此芯片的无线网卡。

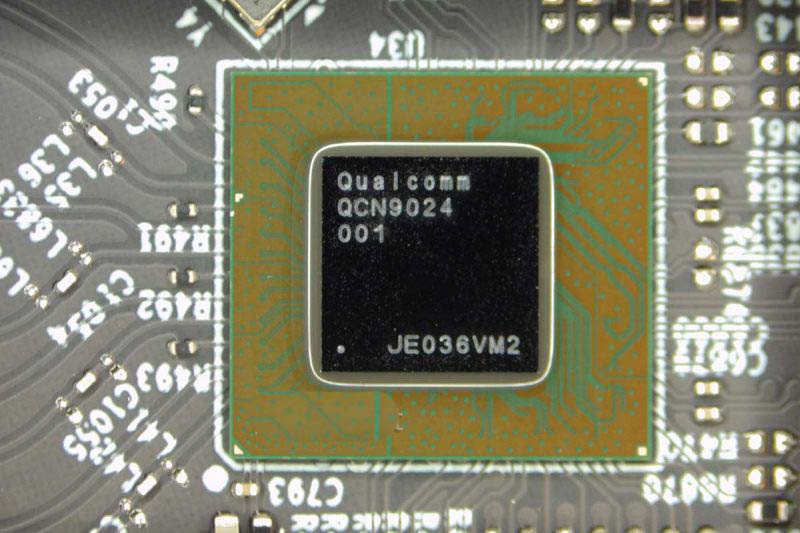

但小米ax6000不是用qcn9074，而是qcn9024，qcn9024，qcn9024，如下图：
从数字上来看比qcn9074低端，不知阉割了哪些属性，高通真会赚钱！
先确定一下qcn9024无线参数：
在4x4mimo、1024-qam、160mhz下，最高无线速率4804mbps；
在2x2mimo、4096-qam、160mhz下，最高无线速率2882mbps。
以上速率参数参来自qcn9074的一条属性：supports up to 1024 qam (4ss) and 4096 qam(2ss)
小米官网上的参数页里的一条：速率集：mcs0~mcs11(支持 4条流).4096qam.速率集：mcs12~mcs13(支持 2条流)
意思是在3x3mimo、4x4mioo下不支持4096-qam。
不管如何，这是我拆过的第一款支持4x4mimo 160mhz频宽的高通芯片。
qcn9074支持6 ghz full band，那么qcn9024很可能是阉割掉了这部分，至少！

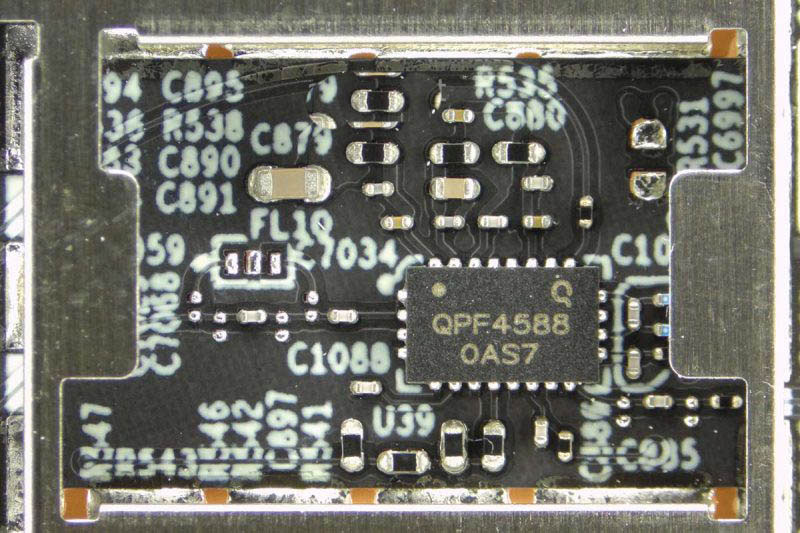

5g fem芯片，小米提前说了跟小米ax3600采用的一样：qpf4588，如下图：
qpf4588的参数如下：
5150 – 5925 mhz
pout = +16dbm mcs11 he80 -47db dynamic evm
pout = +18dbm mcs11 he80 -43db dynamic evm
pout = +23dbm mcs9 vht80 -35db dynamic evm
pout = +24dbm mcs7 ht20/40 -30db dynamic evm
pout = +26dbm mcs0 ht20 spectral mask compliance
optimized for +5 v operation
33 db tx gain
2 db noise figure
16 db rx gain & 7 db bypass loss
30 db 2.4 ghz rejection on rx path
参数里只有he80（802.11ax，80mhz频宽），没有he160（802.11ax 160mhz）的参数，也没有mcs13（4096-qam）的参数。
从参数来看不算很高的功率。
这颗5g fem芯片支持最大的频率是5925 mhz，所以呢，fem芯片不支持6ghz。

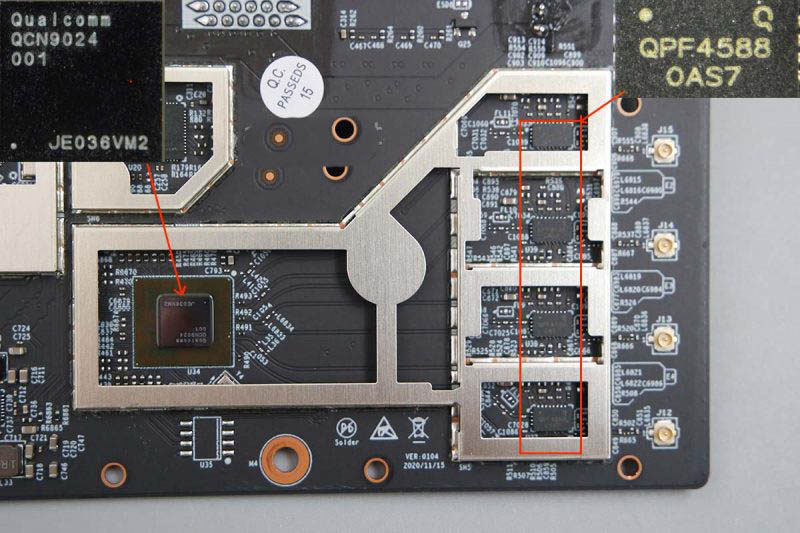

5g射频电路如下图概括：

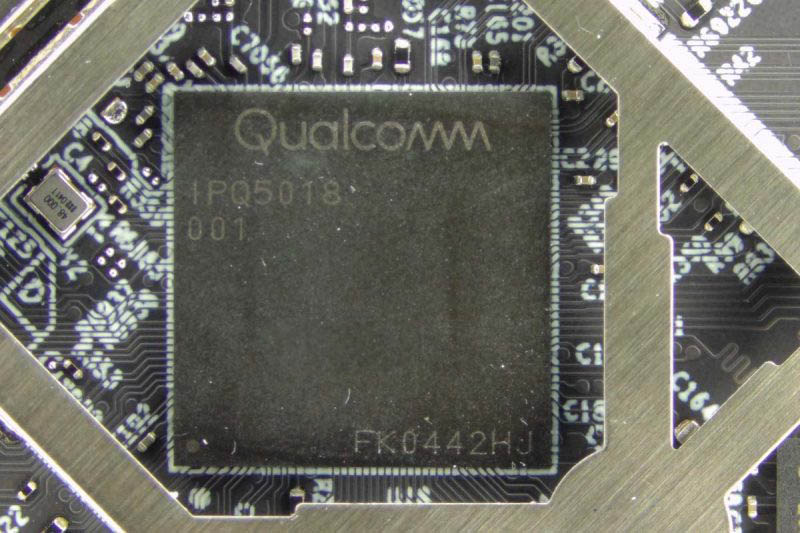

接下来看cpu，型号是ipq5018，官网上的参数也说明了这个cpu型号，集成了单核1ghz的npu。看这种芯片封装就不会觉得高大上。
ipq5018是一颗arm,cortex-a53的cpu，双核1ghz，暂定是这个双核1ghz这个参数吧，因为没找到更详细的资料。
有人回复说是属于qualcomm immersive home 216 platform系列，如下图：
那么ipq5018硬件上是不支持wi-fi 6e了。

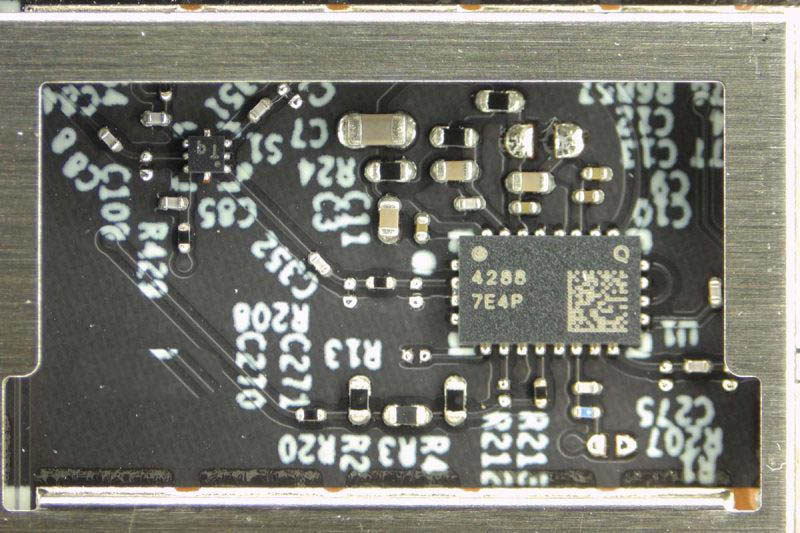

ipq5018还集成了无线芯片，意外呀，又可以省下单独的无线芯片了。2.4g功放芯片用的跟小米ax3600一样：qpf4288，如下图：
qpf4288的参数如下：
2400-2500 mhz
pout = +17 dbm he40 -47db dynamic evm
pout = +22 dbm he40 -43db dynamic evm
pout = +24.5 dbm mcs9 ht40 -35db dynamic evm
pout = +26 dbm mcs7 ht20/40 -30db dynamic evm
pout = +28 dbm mcs0 ht20 spectral mask compliance
optimized for +5 v operation
33 db tx gain
1.7 db noise figure
15.5 db rx gain & 7 db bypass loss
>10db 5 ghz rejection on rx path
功率算高的。但国家标准限制了2.4g要在20 dbm或以内，当标准越来严格地执行后，你会发现现时新买的无线路由器的2.4g信号强度，明显比n年前买的要弱，就是这个道理。我猜的！

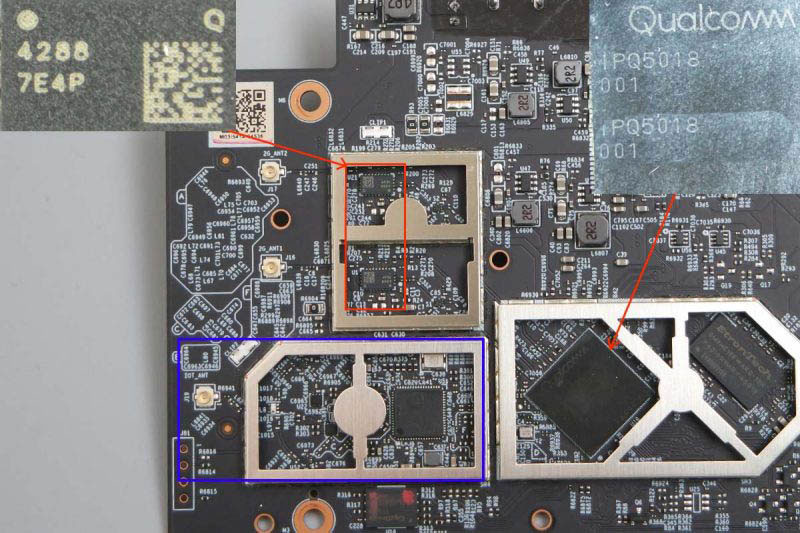

2.4g射频电路如下概括：

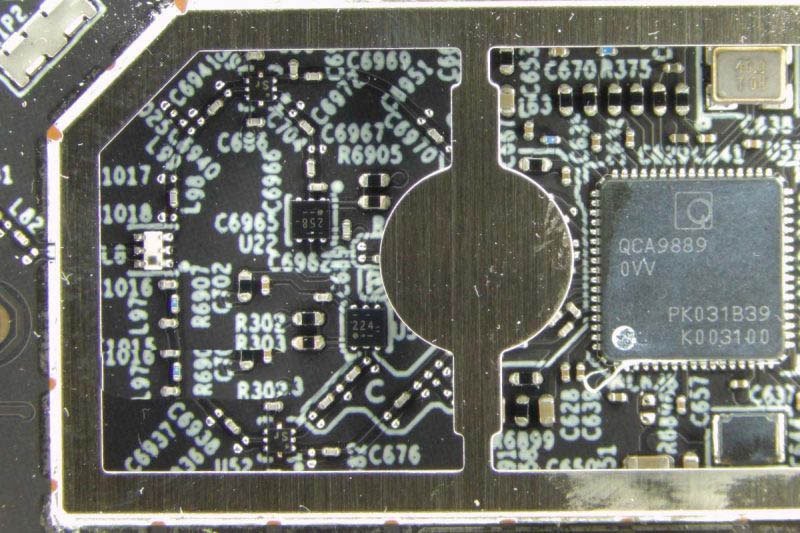

上图左下角的蓝色框是负责aiot的无线电路，放大图如下：
上图中的qca9889，小米ax3600也有采用。
qca9889 is a highly integrated wireless local area network (wlan) system-on -chip (soc) for 5 ghz 802.11ac, or 2.4/5 ghz 802.11n wlan applications.
双频无线芯片，支持2.4g最高速率150mbps，5g最高速率433mbps。
图中还有两颗小小的芯片，丝印着“224”的芯片型号是bgu7224 ，是一颗2.4g lna芯片；
而丝印着“258”的芯片型号是bgu7258，是一颗5g lan芯片（简单来说是信号接收功率放大器）。
关于aiot的一些事一些情，最近买了小米的几款智能产品，以后做个研究之用。
路由器上的aiot天线，是帮助新的米家智能产品加入网络中来，失去了设置配网的过程，直接提示你是否要加入。我没试过呢！！！！！
但路由的aiot不是一个智能网关的角色。它只负责“扫描”工作。

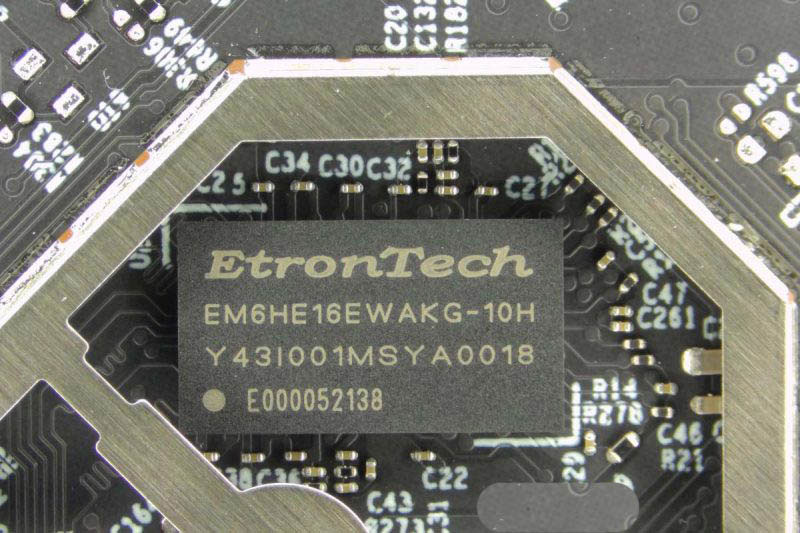

忘记了cpu旁边还有一颗内存芯片，型号是：em6he16ewakg-10h，sdram – ddr3l 4gb （256m x 16），容量512mb。

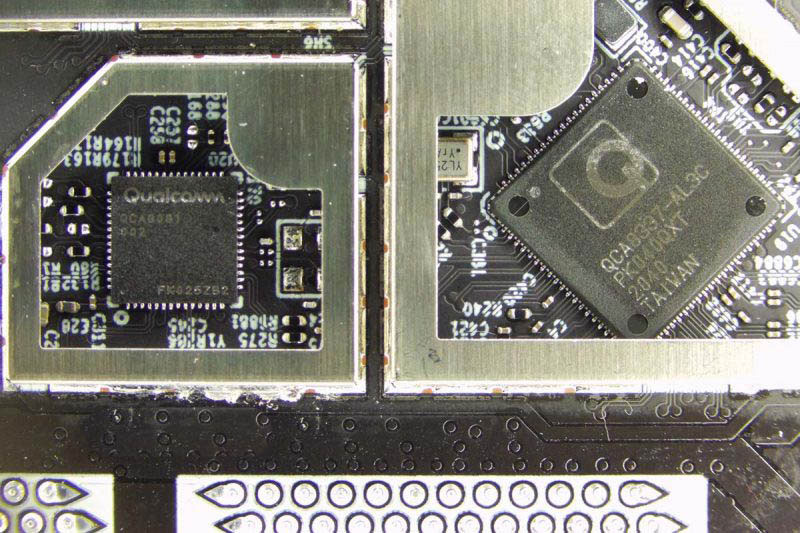

这里有两颗网络芯片：

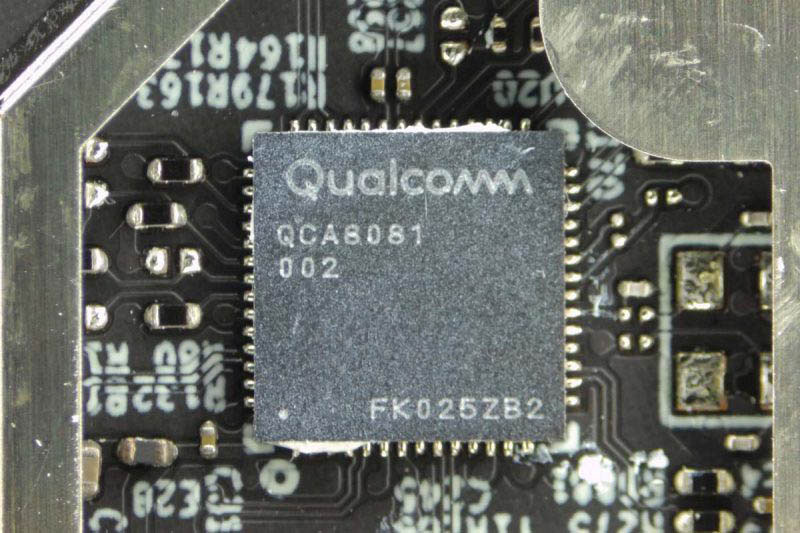

上图左边的芯片型号是qca8081，如下图。安的资料：
the qca8081 supports six different ethernet protocols: 10base-te half-duplex, 10base-te full-duplex, 100base-tx half-duplex, 100base-tx full-duplex, 1000base-t full-duplex, and 2500base-t fullduplex. the qca8081 provides physical layer functions to transmit and receive data over standard category 5 (cat5) or category 6 (cat6) unshielded twisted-pair cables. the qca8081 includes one serdes, which can work as 1.25 g sgmii or 3.125 g sgmii+ for connection with mac.
a single port, four speed (10 m/100 m/1 g/2.5 g) ethernet phy transceiver
qca8081是一颗以太网phy芯片（物理接口收发器），以太网mac在ipq5018里集成了。

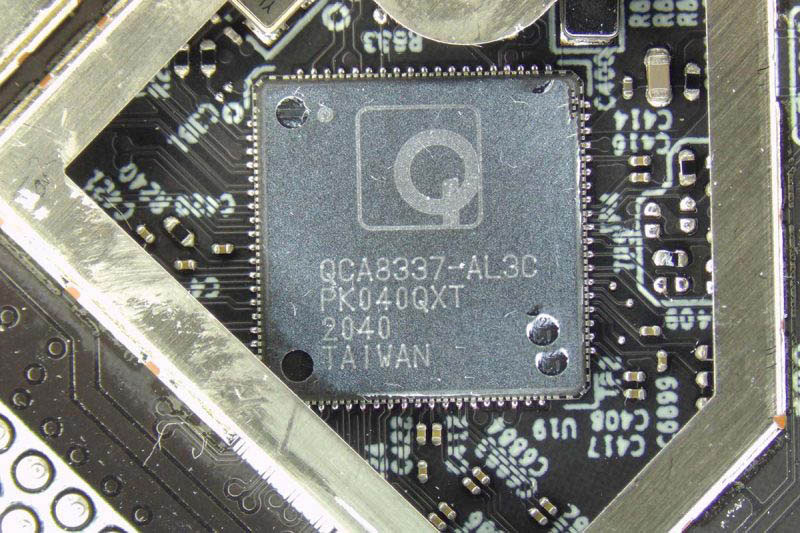

qca8081的旁边有一颗交换机芯片：qca8337-al3c，它最多可以支持七个千兆网口，而这里它只用到了3个，为什么不像小米ax3600那样使用qca8075呢？因为成本问题呀。
qcn9024与qca8081、qca8081与qca8337-al3c之间存在微妙的关系。
qca8081（2.5gbe phy芯片）与ipq5018（集成mac）之间用了sgmii+（总线带宽2.5gbps）连接。
qca8337-al3c（千兆交换机芯片）与ipq5018（集成mac）之间用了rgmii连接（总带带宽1gbps）。
那么问题来了，如果你从一个2.5gbe网口，同时发送数据到任意两个甚至三个lan口，总的速度不会超过1gbps。实测后也证实了这个问题：实测小米ax6000的2.5gbe网口的问题是个问题
如果你主要是无线传输的（2.5gbe与5g wifi之间传输），这个问题没影响。
电源管理芯片：mp5496：
the mp5496 is a complete power management solution that integrates four high-efficiency, step-down, dc/dc converters, five low-dropout regulators, and a flexible logic interface.
2.8v-5.5v, power management ic with four 4.5a/2.5a/4a/2a buck converters, 5 ldos, and flexible system settings via i2c and otp
小米ax3600用的电源管理芯片是pmp8074。

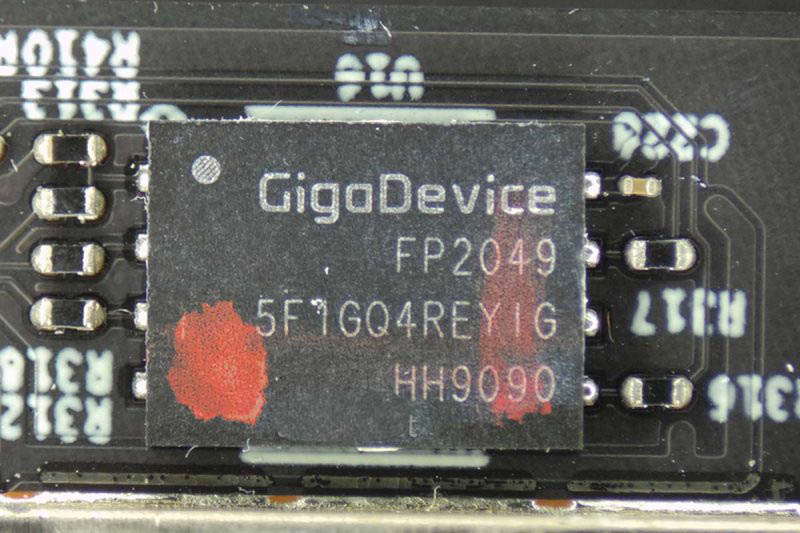

闪存芯片了，型号是gd5f1gq4reyig，属于gd5f1gq4xexxg系列，容量128mb，比小米ax3600少了128mb。

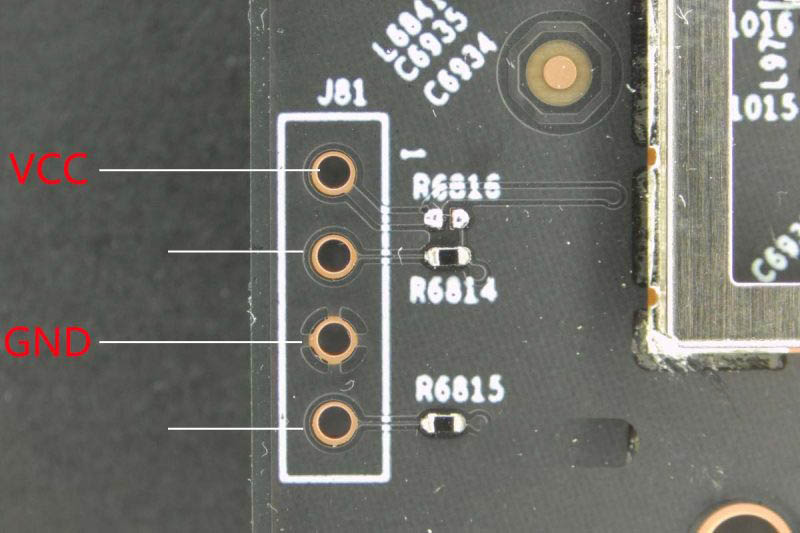

ttl针脚定义，下图两根短的不是tx就是rx，互换就行。
至此，小米ax6000拆机结束。

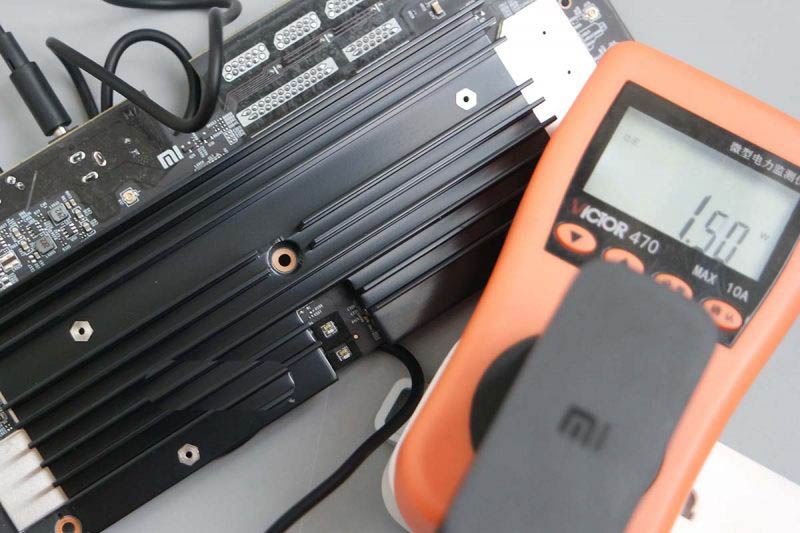

但是，装回去后上电，发现指示灯不亮，用功率计测了功率一直停留在1.5w，，，可能闪存出问题了，导致启动故障。别问我拆机之前是不是能正常开机的，因为我也不清楚这个问题，我开箱后直接就拆机了。我京东下单了两台，心想万一坏了，还有另一台作后备做测试。真是不怕一万最怕万一。
可怜我的579元呀，冻过水了。
为什么要买两台？如果是qcn9074，我拿一台来当作无线网卡来用呀，又不贵，比华硕pce-ac88无线网卡还要便宜200块钱。你有见过7根天线的无线网卡吗？没有吧，小米就有了！

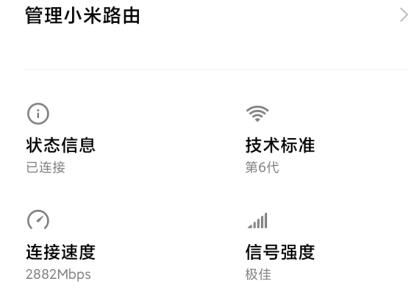

小米11连接小米ax6000无线路由器，打开160mhz频宽，设置信道44，手机连接速率2882mbps，如下图：
接上wan口上网，待机功率8.1w，功率有点高，估计高在qcn9024上。
拿神机小米4c放在楼下d点位置测试家里300兆宽带，得出220mbps左右，算不错了，跟红米ac2100一样的强度。
暂时到这里吧，更多测试要过好多天了。
看见ipq5018的样子让我想起了ipq4019/4018。
米兄曰：高兄，上次谈的888元方案还是有点贵呀！
高兄曰：那把qcn9074削去wifi 6e功能，便宜190元，怎么样？
米兄曰：o了，你给我也用不上，还能再便宜一点不？
高兄曰：那我2.4g无线芯片塞进cpu里面，你可以省掉一颗芯片，便宜99元，可以了吧、。
米兄曰：算下来599元，ko
你需要的是什么？2.5gbe网口？它有！
你需要的是什么？强劲的cpu？它没有！
然后我现在要想想怎么能救活那台开不了机的。
